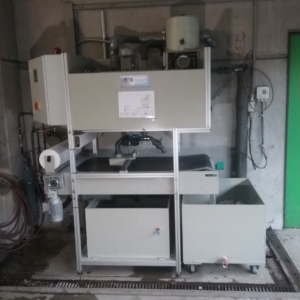

Sedimentation (WtR-ESA Sed)

WtR Produktvorteile

kompakte raumsparende Bauform
universell einsetzbar durch Modulbauweise
niedrige Betriebskosten
optimale Behandlung von Abwässern mit hoher Schadstofffracht
vollautomatische Arbeitsweise mit frei einstellbarem Verfahrensablauf
große, stufenlos einstellbare Durchsatzmenge
optimale Anpassung für effektive Abwasserbehandlung
flüssige und feste Behandlungschemikalien einsetzbar

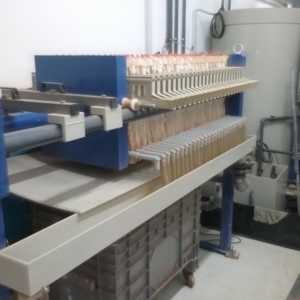

nachgeschaltete Entwässerung durch Filtersäcke, Bandfilter oder Kammerfilterpresse
problemlose Anlagenerweiterung und individuelle Anpassung durch Zubehörteile vor Ort möglich

Die chemisch-physikalische Wasseraufbereitungsanlage dient zur Behandlung von Abwässern mit hoher Schmutzfracht und komplex gelösten Stoffen. Energiesparende und benutzerfreundliche Automatikausführung.

Einsatzbereiche z.B.:

Teilereinigung von Fahrzeugteilen
Farbabwässer
Waschwasser von Booten, Schienenfahrzeugen, Flugzeugen, LKW, PKW, u. ä.
Behälterwaschanlagen
Kosmetik- und Pharmaindustrie

Zur Freiaufstellung in frostfreien Räumen – die Anlagen sind geruchsdicht gekapselt.

Prozessor gesteuerte Kompaktanlage

pH-Wert Regulierung mit frei wählbarem Grenzwert (Regelbereich pH 2–12)
Chemikaliendosierpumpen
Chemikalienbehälter mit Sauglanze und Füllstandsüberwachung
Chemikalienauffangwanne nach WHG §19

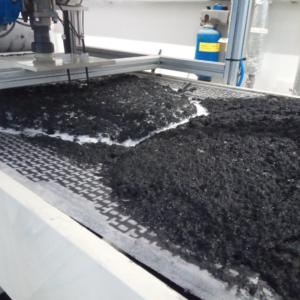

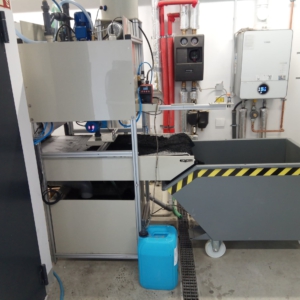

Bandfilter mit Füllstandsüberwachung, Vlieshalterung und Mangelmeldung
Schlammentwässerungsbehälter
Betriebsmittelerstausstattung (Säure / Lauge / Spalter)
Motoren und Pumpen der aktuellen Energieeffizienzklasse

Steuerung

Gehäuse aus lackiertem Stahl, Schutzart IP 54
pH-Messgerät mit Anzeige und Grenzwerteinstellung
SPS-gesteuerte Funktionsabläufe
Bedienpaneel mit Menüführung und einstellbaren Zeiten
potentialfreie Sammelstörmeldung
Anschlussmöglichkeit für Datenfernübertragung
Absicherung nach den Vorortbedingungen
Anschlussfertig verdrahtet, Absicherung gemäß Objektdatenblatt
Elektroanschluss 400 V/50 Hz/2,0 kW/16 A

zusätzliche Anlagenoptionen

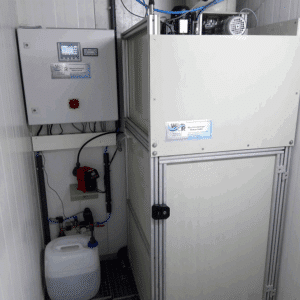

Neutralisation einseitig

Art.Nr.: 9.xxx.021
Bei einem stark schwankenden pH-Wert des Rohwassers (einseitig) kann es notwendig sein, das Wasser vor Beginn der Behandlung zu neutralisieren.

Neutralisation beidseitig

Art.Nr.: 9.xxx.022
Bei einem stark schwankenden pH-Wert des Rohwassers (beidseitig) kann es notwendig sein, das Wasser vor Beginn der Behandlung zu neutralisieren.

Dosierung Flockungsmittel

Art.Nr.: 9.xxx.031
Bei komplexen Verbindungen im Rohwasser kann es notwendig sein, unabhängig vom eingesetzten Spaltmittel, ein zusätzliches Flockungsmittel einzudosieren, um die Flocken zu vergrößern und so die Durchsatzleistung der Anlage sicher zu stellen.

Dosierung Entschäumer

Art.Nr.: 9.xxx.033
Bei einigen Bestandteilen im Rohwasser kann es zu einer unerwünscht erhöhten Schaumbildung kommen. Diese gilt es, durch Zugabe eines zusätzlichen Entschäumers, zu vermeiden.

Dosierung Schwermetallfäller

Art.Nr.: 9.xxx.035
Wenn das Rohwasser mit Schwermetallen belastet ist kann es notwendig sein zusätzlich zum Spaltmittel noch einen Schwermetallfäller einzudosieren.

Vorverdünnung

Art.Nr.: 9.xxx.049
Bei hoch konzentrierten Rohwässern, oder Rohwässern mit einer sehr hohen Fracht an Feststoffen kann es notwendig sein, das zu behandelde Rohwasser vorzuverdünnen. Dies führt unsere Anlage automatisch mit einem frei wählbaren Verdünnungsverhältniss %-genau mittels des Filtrates der vorangegangenen Charge durch.

Einbindung in vorhandenes Prozessleitsystem

Art.Nr.: 9.xxx.047
In modernen Produktionsbetrieben werden eine Vielzahl von Abläufen mit einem Prozessleitsystem gesteuert oder kontrolliert. Daher bieten wir die Möglichkeit, die vollautomatische Abwasseraufbereitungsanlage mit einzubinden, um so deren Abläufe zu kontrollieren und zu dokumentieren.

vollautomatische Trübemessung

Art.Nr.: 9.xxx.042
Da die Anlage auf der Funktionsweise von Flockung und Fällung funktioniert ist es wichtig, dass keinerlei Flocken oder nachflockende Bestandteile des Anlagenwassers in den Kanal abgegeben werden (entsprechend den behördlichen Auflagen).

pH-Wert Aufzeichnung

Art.Nr.: 9.xxx.023
Bei der einer Neutralisationseinheit erfassen und dokumentieren wir den pH-Wert Verlauf der Anlage grundsätzlich in der Steuerung. Zur besseren Visualisierung bieten wir einen im Schaltschrank integrierten graphischen Digitalschreiber an, der die pH-Werte im Reaktor sowie der Endkontrolle darstellt und kontinuierlich dokumentiert.

Dosierung Koagulierungsmittel

Art.Nr.: 9.xxx.034
Besonders bei Farb- oder Leimbestandteilen und Schlämmen im Rohwasser kann es notwendig sein, ein zusätzliches Koagulierungsmittel einzusetzen.

Analoge Füllstandsanzeige Sammelbehälter

Art.Nr.: 9.xxx.048 Mittels einer Pegelmesssonde wird der genaue Füllstand des Sammelbehälters erfasst und im Bedienpanel prozentgenau angezeigt.

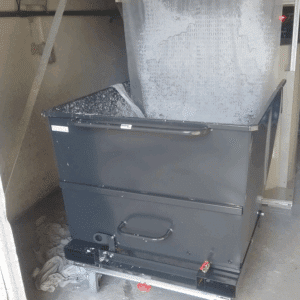

Schmutzvliesaufwicklung

Art.Nr.: 9.xxx.043
Um die Entsorgungskosten erheblich zu reduzieren, wird der Filterkuchen vom benutzten Vlies getrennt. Das benutzte Vlies kann anschließend im Restmüll entsorgt werden.

nachgeschaltete Brauchwassernutzung

Art.Nr.: 9.xxx.053
Um Wasser und damit auch Kosten zu sparen ist es sinnvoll, in Betrieben mit hohem Wasserverbrauch, das gereinigte Wasser im Produktionsprozess wieder zu verwenden.

Die Optionen werden jeweils in den vollautomatischen Funktionsablauf der Anlage mit eingebunden. Dies kann bei Bestellung direkt ab Werk oder als Nachrüstung an der bestehenden Anlage erfolgen.
