Flotation (WtR-ESA Flot)

WtR Produktvorteile

kompakte raumsparende Bauform
universell einsetzbar durch Modulbauweise
niedrige Betriebskosten
optimale Behandlung von Abwässern mit hoher Schadstofffracht
vollautomatische Arbeitsweise mit frei einstellbarem Verfahrensablauf
große, stufenlos einstellbare Durchsatzmenge
optimale Anpassung für effektive Abwasserbehandlung
flüssige Behandlungschemikalien einsetzbar
problemlose Anlagenerweiterung und individuelle Anpassung durch Zubehörteile vor Ort möglich

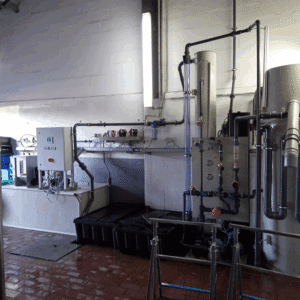

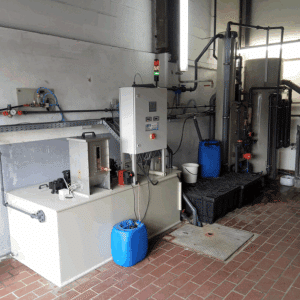

Chemisch/physikalische Wasseraufbereitungsanlage zur Behandlung von Abwässern mit hoher Schmutzfracht und komplex gelösten Stoffen. Energiesparende und benutzerfreundliche Automatikausführung.

Einsatzbereiche z.B.:

Farbabwässer von Druckereien und Lackierereien
Lebensmittelindustrie
Tankstellen / Mineralölhandel
Textilindustrie / Wäschereien
Abwässer aus Bootswäschen, PKW, LKW, Bus, Flugzeugen, Verkehrsbetriebe

Zur Freiaufstellung in frostfreien Räumen – die Anlagen sind geruchsdicht gekapselt.

Prozessor gesteuerte Kompaktanlage

pH-Wert Regulierung mit frei wählbarem Grenzwert (Regelbereich pH 2–12)
Chemikaliendosierpumpen
Chemikalienbehälter mit Sauglanze und Füllstandsüberwachung
Chemikalienauffangwanne nach WHG §19
Peripheralpumpe in Edelstahlgussausführung
Schlammentwässerungsbehälter
Betriebsmittelerstausstattung (Säure / Lauge / Spalter)
Motoren und Pumpen der aktuellen Energieeffizienzklasse

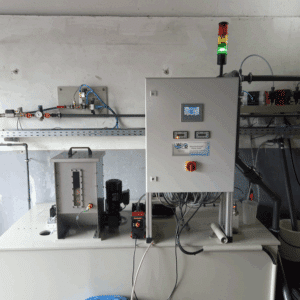

Steuerung

Gehäuse aus lackiertem Stahl (Maße 600 x 600 x 250 mm), Schutzart IP 54
pH-Messgerät mit Anzeige und Grenzwerteinstellung
SPS-gesteuerte Funktionsabläufe

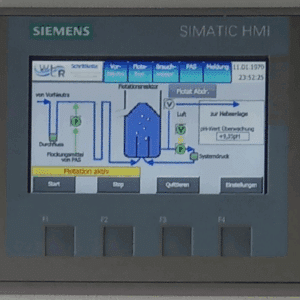

Bedienpaneel mit Menüführung und einstellbaren Zeiten
potentialfreie Sammelstörmeldung
Anschlussmöglichkeit für Datenfernübertragung
Absicherung nach den Vorortbedingungen
Anschlussfertig verdrahtet, Absicherung gemäß Objektdatenblatt
Elektroanschluss 400 V/50 Hz/2,0 kW/16 A

zusätzliche Anlagenoptionen

Neutralisation beidseitig

Bei einem stark schwankenden pH-Wert des Rohwassers (beidseitig) kann es notwendig sein, das Wasser vor Beginn der Behandlung zu neutralisieren.

Dosierung Flockungsmittel

Bei komplexen Verbindungen im Rohwasser kann es notwendig sein, unabhängig vom eingesetzten Spaltmittel, ein zusätzliches Flockungsmittel einzudosieren, um die Flocken zu vergrößern und so die Durchsatzleistung der Anlage sicherzustellen.

Dosierung Entschäumer

Bei einigen Bestandteilen im Rohwasser kann es zu einer unerwünscht erhöhten Schaumbildung kommen.

Diese gilt es, durch Zugabe eines zusätzlichen Entschäumers, zu vermeiden um so die Konzentration der Schmutzfracht im Flotatsammelbehälter zu erhöhen.

Dosierung Schwermetallfäller

Wenn das Rohwasser mit Schwermetallen belastet ist, kann es notwendig sein, zusätzlich im Spaltmittel noch einen Schwermetallfäller einzudosieren.

Einbindung in vorhandenes Prozessleitsystem

In modernen Produktionsbetrieben werden eine Vielzahl von Abläufen mit einem Prozessleitsystem gesteuert oder kontrolliert. Daher bieten wir die Möglichkeit, die vollautomatische Abwasseraufbereitungsanlage mit einzubinden, um so deren Abläufe zu kontrollieren und zu dokumentieren.

Nachgeschaltete Biologiestufe

Um Wasser und dadurch Kosten zu sparen, ist es sinnvoll, in Betrieben mit hohem Wasserverbrauch, das gereinigte Wasser im Produktionsprozess wieder zu verwenden.

vollautomatische Trübemessung

Da die Anlage auf der Funktionsweise von Flockung und Fällung funktioniert, ist es wichtig, dass keinerlei Flocken oder nachflockende Bestandteile des Anlagenwassers in den Kanal abgegeben werden (entsprechend den behördlichen Auflagen).

Dosierung Koagulierungsmittel

Besonders bei Farb- oder Leimbestandteilen und Schlämmen im Rohwasser kann es notwendig sein, ein zusätzliches Koagulierungsmittel einzusetzen.

nachgeschaltete Brauchwassernutzung

Um Wasser und damit auch Kosten zu sparen, ist es sinnvoll, in Betrieben mit hohem Wasserverbrauch, das gereinigte Wasser im Produktionsprozess wieder zu verwenden.

Analoge Messwertaufzeichnung

Die Anlage kann neben dem pH-Wert auch verschiedene andere Messwerte des Abwassers erfassen, um eine kontinuierliche, vollautomatische und lückenlose Dokumentation Ihrer Messwerte zu gewährleisten. Durch die Verwendung eines analogen Schreibers werden diese Werte nicht nur graphisch angezeigt, sondern auch auf einer SD-Karte fortlaufend gespeichert.

Die Optionen werden jeweils in den vollautomatischen Funktionsablauf der Anlage mit eingebunden. Dies kann bei Bestellung direkt ab Werk oder als Nachrüstung an der bestehenden Anlage erfolgen.
